在高度自動化的時代，自動調節溫度系統得到了廣泛的 應用。電阻爐可以適用于家電、食品、汽車、材料以及電力電 子等行業。隨著現代科技的發展，溫度測量控制技術的重要性 也更加明顯。在使用電阻爐生產產品的過程中，準確地測量和 控制溫度能夠提高生產效率、節約資源，并且極大地影響了產 品的質量。因此，精度、穩定且可靠地控制電阻爐的溫度是 非常有必要的。以前人們只能夠應用模擬調節器去控制溫度， 但是用該方法控制溫度會出現延時大、系統震蕩的問題。現如 今，利用單片機可以很方便地解決該問題，同時單片機還具有 智能化和自動化程度高、編程靈活以及擴展性好等優點。 因此，該文設計了 1 個自動化溫度控制設備，它是以單 片機 AT89C51 為中心，通過傳感器來檢測溫度。利用 PID 控 制、PWM 脈沖調制反饋系統，自動實現高精度、及時的溫度 控制。同時，設計的溫度報警電路能夠及時監測工廠電阻爐的 運行狀況，最大限度地消除安全隱患。

 系統硬件設計方案

該設計的核心處理器為 AT89C51，其他組成部分有溫度 傳感器模塊、溫度控制模塊、數據處理模塊、溫度顯示模塊以 及鍵盤調節模塊。該設計的核心部件為中央處理器，主要負責 處理數據、控制溫度控制模塊、控制顯示模塊和控制報警模塊 等。中央處理器有很多選擇，經過比較，該文的設計方案采用 AT89C51 單片機作為中央處理器。

復位電路設計

當系統出現故障處于死鎖狀態時，可以按下按鍵，從而重 新啟動電路。

1. 時鐘電路設計 時鐘電路晶振頻率的大小會直接影響單片機的運行速度 和質量。該設計采用內部震蕩的方式，選擇微調電容為 100 pF、 頻率為 12 MHz 的晶振，使電路簡單且符合實際要求。

2.溫度采樣電路的設計與選擇 溫度采樣電路的設計與選擇有以下 2 種方法：1）選擇溫度 傳感器 DS18B20，它能夠把模擬信號轉換為數字信號，不占空 間且測量的準確性較高，能夠適用于多種場合，使用起來非常 方便 [1]。2） 由于該系統設置的特殊性，還可以通過對加熱器輸 出的溫度模擬信號進行模數轉換，從而獲得數字的溫度信息。 該文選擇了第二種方法，采用數模轉換器 MCP3204，MCP3204 的功耗非常低、工作方式靈活且性價比高 [2]。

3. 人機交互電路 隨著科技的發展，在高度自動化的時代，人機交互在生 活中隨處可見。外設是構成人機交互系統配置的主要部分。它 的實現方法有以下 2 種：1） 通過單片機的 I/O 端口驅動芯片來 實現，單片機沒有液晶顯示 LCD 的驅動功能。2） 單片機本身 具有驅動的功能，能夠直接控制鍵盤和 LCD，還可以實現人 機對話 [3]。

4. 按鍵接口電路設計 溫度的設定值以及控制參數的數值都是由按鍵來調節 的，按鍵是現階段電子設計中最常用、最實用的輸入設備。單 片機通過讀取 I/O 口的狀態來判斷按鍵是否按下，一般來說有 掃描法、線翻轉法、中斷法等。鍵盤可以實現人機對話，還 可以通過輸入命令實現輸入數據的功能。在該設計中，采用 獨立式鍵盤結構，設計了 4 個按鍵 ：1） 第一個按鍵，設定的 溫度值加 1。2） 第二個按鍵，設定的溫度值減。3） 第三個按 鍵，設定的控制參數 P 加 1。4） 第四個按鍵，設定的控制參 數 P 減 1。

5.顯示電路設計 顯 示 電 路 選 用 LCD1602， 但 是 在 Proteus 仿 真 中 沒 有 LCD1602，只能找對應的 LM016L，實際上 LM016L 與 LCD1602 的原理是相同的，并且利用上拉電阻使 P0 口的電壓增大，從 而驅動 LCD。

6.報警電路的設計 因?yàn)殡娮锠t的溫度是決定電子元件制成品質的重要因 素，溫度不合適就會影響元件的品質；所以設置報警電路，當 |T 實際值 -T 設定值 | ≥ 3 ℃時（為電阻爐當前的溫度 ；為預設的電 阻爐的溫度），報警電路開始工作，蜂鳴器開始鳴響，警示燈 開始閃爍。

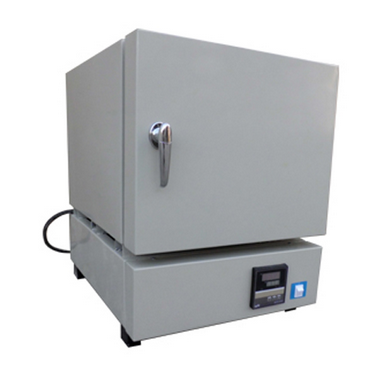

上海博迅SX2-8-10Z智能一體式箱式電阻爐
